| 一、使用条件 | |
|
本产品适用于装有动静压轴承的磨机、轧钢机、电机等大型设备的稀油循环润滑系统中，其工作介质为N22～N320(相当于ISO VG22～VG320)的各种工业润滑油。 |
|
| 二、型号标注方法 | |
|
|
| 如采用A系列，高压流量为2.5L/min；高压压力为31.5MPa，低压供油压力为0.4MPa；而低压供油量为40L/min的高(低)压稀油站，采用PLC控制的则按如下方法标注：GXYZ-A2.5/40.P | |
| 三、结构特点 | |
|

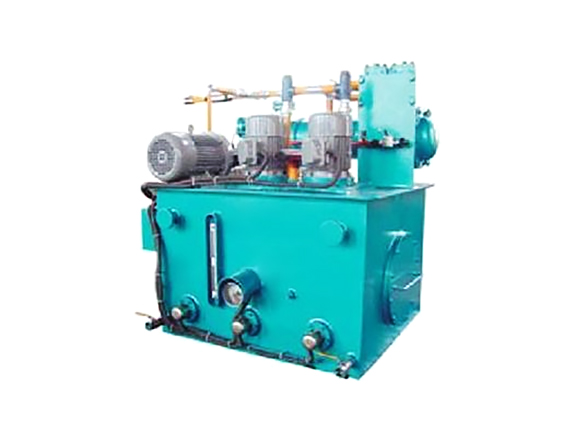

本产品主要由油箱(其内装有磁网过滤器)、低压油泵装置、高压油泵装置、双筒网片式过滤器、手动高压油泵、冷却器、管道、阀门、仪表盘及电控柜等组成。 在主机启动前，先启动低压泵，当低压供油压力正常后，启动吸口联于低压管道上的高压油泵，高压油经高压单向阀送往静压轴承，当高压达一定值使主轴浮起时，主机就可启动、低速运行或停止；主机转速正常后，就可以停止高压泵(低速运行除外），但低压油泵必须正常供油；低压油泵从油箱吸油后经单向阀，双筒网式过滤器、冷却器后亦往静压轴承，维持主机正常供油；若主机停止后，尚要定时由高压泵和低压泵供油，则由时间继电器进行控制向润滑点断续供油。 高、低压力的具体数值分别由系统中的低压安全阀和高压溢流阀控制。 主机正常运行时，低压泵一台工作，一台备用，若系统压力下降到某值时，备用泵启动投入运行，达到正常压力时备用泵停止。若备用泵启动后压力仍下降到某一更低值时，就应发出报警讯号，考虑主机停车。 高压柱塞泵有故障时，可由备用手动油泵供油。 过滤器置于冷却器前，使粘度较小的油先通过过滤器，以提高过滤效果，过滤器一筒工作，一筒备用，由手动切换阀控制。 油箱油位过低过高时均由油位讯号器发讯，人工加油或停止加油。 回油油箱内设有磁网过滤器，能同时对油进行过滤和吸附油中铁质微粒。 稀油站成套供货时配有仪表和电控箱，以显示运行参数和实现稀油站自控、手控或报警。 油箱上装有电接点双金属温度计，油温低时发出信号，人工接通电加热器，达到设定温度时，自动切断电加热器。 供油口装有电接点压力式温度计，根据供油温度，调二个界限，用以控制冷却器的使用与否。 |
|
|
GXYZ 型A 系列高(低)压稀油站技术性能
|
|
| 参数型号GXYZ-A2.5/16GXYZ-A2.5/25GXYZ-A2.5/40GXYZ-A2.5/63GXYZ-A2.5/100GXYZ-A2.5/125低压系统泵装置型号LBZ-16LBZ-25LBZ-40LBZ-63LBZ-100LBZ-125流量L/min16254063100125供油压力MPa≤0.4供油温度℃40±3电动机型号Y90S-4,V1Y100S-4,V1Y112S-4,V1功率KW1.12.24转速r/min145014401440油箱容积m30.81.21.6高压系统泵装置型号2.5MCY14-1B流量L/min2.5供油压力MPa31.5电动机型号Y112M-6 B35功率Kw2.2转速r/min940过滤精度m20.08~0.12过滤面积m2357冷却面积m211.53.65.7911.25电加热功率Kw3 x 43 x 46 x 4外形尺寸mm1820 x 1130 x 13201880 x 1220 x 1650/备注全部过滤切换压差为0.15MPa | |
