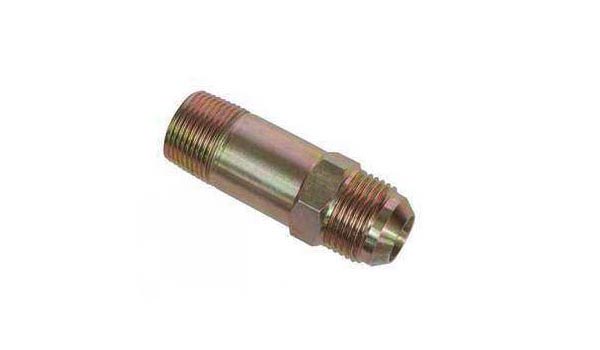

扩口式锥螺纹直通管接头本标准适用于以油、气为介质的管路系统用扩口式锥螺纹端直通管接头电动润滑泵
该装置的主要构成包括：管接头、外套螺母、管套、导管、液压源、密封圈；管接头是一端带内螺纹的直通管接头该端与液压源间通过密封圈连接密封，管接头的另一端与具有无扩口式导管连接件的管接头端头，通过导管与管套预装配后由外套螺母旋紧密封连接。它的有益：能实现无扩口式导管连接件与带有外螺纹接头的液压源之间的连接，并实现标准化、系列化。可实现多次重复装配使用。可节省大量设计时间，取得较好的经济效益
标记示例：
管子外径D0为10mm的A型扩口式锥螺纹直通管接头：
管接头A10 JB/ZQ4408-97
|
管子外径DO
|
d0
|
d
|
l
|
l1≈
|
e1
|
e
|
s1
|
s
|
重 量(kg/100件)
|
|
4
|
3
|
Z1/8
|
4.572
|
33.5
|
15
|
15
|
13
|
13
|
2.7
|
|
5
|
3.5
|
2.6
|
|||||||
|
6
|
4
|
37.5
|
17.3
|
15
|
2.5
|
||||
|
8
|
6
|
Z1/4
|
5.080
|
46
|
20.8
|
21
|
18
|
16
|
6.1
|
|
10
|
8
|
47
|
24.2
|
20.8
|
21
|
18
|
7.4
|
||
|
12
|
10
|
Z3/8
|
6.096
|
48
|
27.7
|
24.2
|
24
|
21
|
10.0
|
|
14
|
12
|
31.2
|
27.7
|
27
|
24
|
12.3
|
|||
|
16
|
14
|
Z1/2
|
8.128
|
49.5
|
34.6
|
31.2
|
30
|
27
|
15.8
|
|
18
|
15
|
16.6
|
|||||||
|
20
|
17
|
Z3/4
|
8.611
|
61.5
|
41.6
|
39.3
|
36
|
34
|
29.3
|
|
22
|
19
|
62.5
|
29.6
|
||||||
|
25
|
22
|
Z1
|
10.160
|
65
|
47.3
|
47.3
|
41
|
41
|
40.1
|
|
28
|
24
|
67.5
|
53.1
|
46
|
47.2
|
||||
|
32
|
27
|
Z11/4
|
10.668
|
71
|
57.7
|
53.1
|
50
|
46
|
61.1
|
|
34
|
30
|
57.7
|
