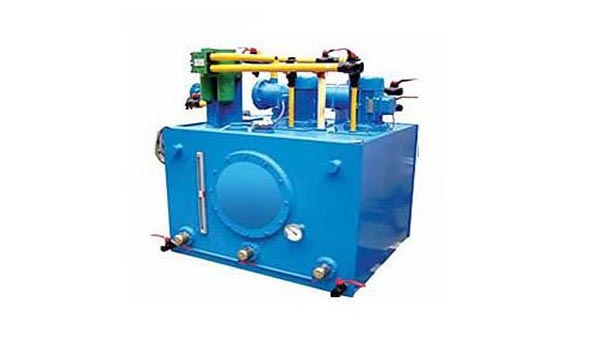

一、使用条件
本产品适用于冶金、重型、矿山等机械设备单配稀油循-环润滑系统中，其工作介质粘度等级为N22-N460（相当于ISO VG22-460）的工业润滑油，冷却装置采用列管式油冷却器。电动润滑泵
稀油润滑装置的公称供油-压力为0.63MPa；过滤精度低粘度时为0.08mm；高粘度时为0.12mm；冷却水温度≤30℃；冷却水压力＜0.4MPa；冷却器的进油温度为50℃时，润滑油的温降≥8℃，蒸汽压力为0.2-0.4MPa；泵口压力应大于0.63MPa。
XHZ-6.3～XHZ-125的小型稀油润滑装置为整体出厂；XHZ-160～XHZ-500的中型稀油润滑装置为分部件包装出厂；XHZ-630～2000及XHZ-630A～2000A(带压力罐加“A”)的大型稀油润滑装置为散件成套供货，现场焊接组装。
二、工作原理
本稀油润滑装置的工作原理如下：
油液由油泵排出经单向阀、截止阀、双筒网式过滤器及油冷却器后被直接送往润滑点，然后沿着系统的回油总管经回油过滤流回油箱。泵的公称压力为0.63MPa（即泵的出口压力），稀油润滑装置的供油-压力为0.5MPa（即出油口压力）。设有压力罐的稀油润滑装置，其气源压力为0.5～0.6MPa。
正常操作时，一台齿轮泵工作，一台备用，通过转换开关来控制使之交替使用，通过按钮开关启动和停止。泵的输出端配有安-全阀，此阀设定的开启压力为0.63MPa。系统的压力由压力开关控制，当系统压力达到正常调定值时，主机方可启动，当系统压力低于某一调定值时，备用泵自动启动，直到压力恢复正常为止。如系统压力继续降-低，低于调定值时，发出低压事故报警信号，责令主机停车排-除故障。
三、结构特点
1、在双筒过滤器上装有差压讯号器，当过滤器进出口压差大于0.10～0.15MPa 时，差压讯号器发出报警信号，用来通知切换工作滤网筒，以便清洗或换滤网（此装置设计在冷却器装置之前；油粘度较高者适合）。
2、在冷却器的进水口装有一个直读式温度计和电磁水阀，用来观察进水温度和控制冷却水的通或断。在系统的出油口处，装有一个电接点、温度计和温度控制器，用于控制工作油温；当出口油温高于某一调定的温度时，电磁水阀自动开启，冷却器投入工作，直到油温恢复正常为止。如冷却器已投入工作，系统的油温继续上升，达到高温度时，温度控制器发出油温过热报警信号。当冷却器需要换或维修时，可关闭冷却器的进出口阀门，打开旁路阀门，油液即不经冷却器直接送往润滑点。
3、在油箱上装有二个电接点温度计和二个液位开关，当油箱油温低于某一调定温度时，电加热器通电或蒸汽阀门开启，对油液进行加热，直到达到正常操作油温为止。当油箱中油液的温度低于低调定温度时，油泵不能启动，需对油箱中油液加热。当油箱的液位达到上限或下限，液位开关发出报警信号。
4、型号后带“A”者为有压力罐的装置，可发生意外事故或突然停电时，储存在压力罐中的油液可作临时压力油源向系统短时供油，但需注意压力罐上的一般单向阀应水平安装，不得向下安装（对较小的旋启式单向阀允许向上安装），附图中应作相应改变。
5、配有电控柜和仪表盘，观察运行参数方便，可实现自动控制和事故报警。
四、技-术参数
|
型 号 |
公称 |
油箱 |
电动机 |
过滤 |
换热 |
冷却水 |
冷却水 |
电加热 |
蒸汽管 |
蒸汽 |
压力罐 |
出油口 |
回油口 |
重量 |
|
|
极数 |
功率 |
||||||||||||||
|
XHZ-6.3 |
6.3 |
0.25 |
6 |
0.75 |
0.05 |
1.3 |
25 |
0.6 |
3 |
— |
— |
— |
15 |
40 |
320 |
|
XHZ-10 |
10 |
||||||||||||||
|
XHZ-16 |
16 |
0.5 |
6 |
1.1 |
0.13 |
3 |
25 |
1.5 |
6 |
— |
— |
— |
25 |
50 |
980 |
|
XHZ-25 |
25 |
||||||||||||||
|
XHZ-40 |
40 |
1.25 |
6 |
2.2 |
0.20 |
6 |
32 |
3.8 |
12 |
— |
— |
— |
32 |
65 |
1520 |
|
XHZ-63 |
63 |
||||||||||||||
|
XHZ-100 |
100 |
2.5 |
6 |
5.5 |
0.40 |
11 |
32 |
7.5 |
18 |
— |
— |
— |
40 |
80 |
2850 |
|
XHZ-125 |
125 |
||||||||||||||
|
XHZ-160 |
160 |
5 |
4, 6 |
7.5 |
0.52 |
20 |
65 |
20 |
— |
25 |
40 |
— |
65 |
125 |
3950 |
|
XHZ-200 |
200 |
||||||||||||||
|
XHZ-225 |
225 |
10 |
4, 6 |
11 |
0.83 |
35 |
100 |
30 |
— |
25 |
65 |
— |
80 |
150 |
5660 |
|
XHZ-315 |
315 |
||||||||||||||
|
XHZ-400 |
400 |
16 |
4, 6 |
15 |
1.31 |
50 |
100 |
45 |
— |
32 |
90 |
— |
100 |
200 |
7290 |
|
XHZ-500 |
500 |
||||||||||||||
|
XHZ-630 |
630 |
20 |
6 |
18.5 |
1.31 |
60 |
100 |
55 |
— |
32 |
120 |
2 |
100 |
250 |
8169 |
|
XHZ-630A |
10160 |
||||||||||||||
|
XHZ-800 |
800 |
25 |
6 |
22 |
2.2 |
80 |
125 |
70 |
— |
40 |
140 |
2.5 |
125 |
250 |
11550 |
|
XHZ-800A |
13780 |
||||||||||||||
|
XHZ-1000 |
1000 |
31.5 |
6 |
30 |
2.2 |
100 |
125 |
90 |
— |
50 |
180 |
3.15 |
125 |
300 |
13315 |
|
XHZ-100A |
15500 |
||||||||||||||
|
XHZ-1250 |
1250 |
40 |
6 |
37 |
3.3 |
120 |
150 |
110 |
— |
50 |
200 |
4 |
150 |
300 |
15350 |
|
XHZ-1250A |
17960 |
||||||||||||||
|
XHZ-1600 |
1600 |
50 |
6 |
45 |
3.3 |
160 |
150 |
145 |
— |
65 |
260 |
5 |
150 |
350 |
20010 |
|
XHZ-1600A |
23020 |
||||||||||||||
|
XHZ-2000 |
2000 |
63 |
8 |
55 |
6 |
200 |
200 |
180 |
— |
65 |
310 |
6.3 |
200 |
400 |
25875 |
|
XHZ-2000A |
30300 |
||||||||||||||
注：1、A 为带压力罐的稀油润滑装置，呈正方形布置。
2、斜齿轮油泵为4 极电机；人字齿轮油泵为6 极电机；极数也根据介质粘度，粘度高时宜选低速。
3、如冷却水质采用江河水，需经过滤沉淀，水温不应大于32℃。
