一、概述

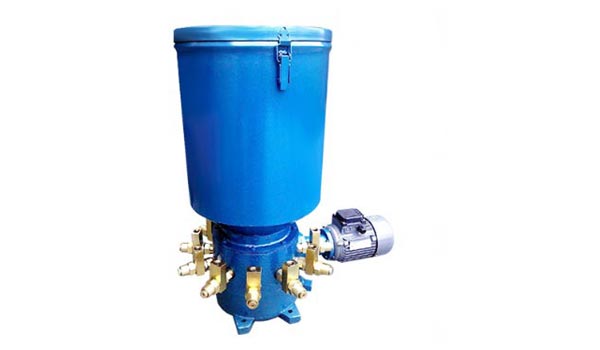

DDRB-N（原ZB）型多点润滑泵适用于润滑频率较低，润滑点在50点以下，公称压力为31.5MPa的多线式中小型机械设备集中润滑系统中，油气分配器直接或通过单线分配器向各润滑点供送润滑脂的输送供油装置。适用于冶金、矿山、重机、港口运输建筑等单机设备。
二、技-术参数
|
出油口数
|
公称压力Mpa
|
每日排量ml/次
|
贮油容积L
|
给油次数
|
电机功率kW
|
重量kg
|
|
1～14
|
31.5
|
1.8;3.5
5.8;10.5 |
10 30
|
22
|
0.18
|
43
|
三、动作说明
DDRB-N型多点润滑泵主要由贮油器、减速机构、压油柱塞泵和电动机等部分组成。
电动机驱动蜗杆、蜗轮减速转动，蜗轮轴带动偏心驱动轮以低速转动，由驱动轮的拉盘带动压油柱塞泵元件柱塞作往复的吸压油运动，从而各泵元件的出油口向外排出润滑剂。
四、使用要领
1、该型多点润滑泵应安装在环境温度适合，灰尘少，便于检查、维护保养及方便补脂的地方。
2、向贮油器内补脂使用加油泵从贮油器的加油口加入，严禁揭盖加入不经过滤的使用介质。
3、按贮油器筒壁上旋向牌规定的旋向进行电机接线，不得反转。
4、给油口数可在1～14范围内任意选择，根据设备需要不用的压油柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵。
5、给油量的调整，按下图调节序3螺套的位置获得。
