一、使用条件

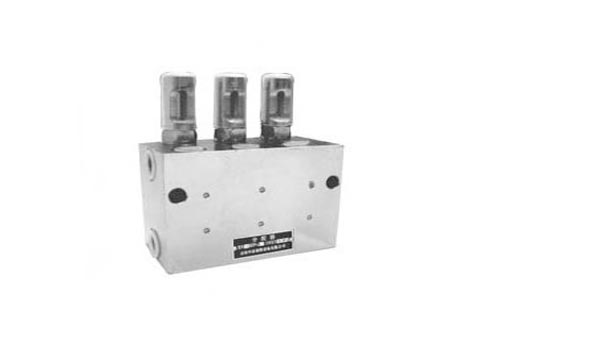

VSL-KR型双线分配器上下面均有给油口,分配器活塞正反向动作时分别从上面和下面的给油口排出润滑脂;在相应上、下给油口内设有合二为一的排油结构,要改变奇数出油,将孔内的螺钉拧出。还可以从指示杆的动作直接观察分配器的工作情况,同时还可以通过调整螺钉在规定范围内调整各出油口的给油量。油气分配器
该型分配器适用于公称压力为40MPa的双线式干油集中润滑系统中,在两条供油主管交替的供油-压力作用下,直接由供油-压力控制活塞动作给油,完成向润滑点定量分配润滑脂的功能。
二、技-术参数
型 号
|
公称压力MPa
|
动作压力Mpa
|
额定给油mL/循-环
|
调整螺钉每转一圈调整量ml
|
VSL※-KR
|
40
|
≤1.0
|
0-5
|
0.15
|
使用介质为锥入度不低于265(25℃,150g)1/10mm的润滑脂(NLGI0#~2#)或粘度等级大于N68的润滑油;使用环境温度为-10~80℃;使用介质为润滑油时,请在20MPa压力下使用。
三、外形尺寸
型号
|
VSL-KR
|
VSL4-KR
|
VSL6-KR
|
VSL8-KR
|
出油口数
|
2
|
4
|
6
|
8
|
L(mm)
|
44.5
|
76
|
108
|
140
|
四、使用说明
若需相应上下出口合并时,将上出油孔内的压紧螺塞用6mm内六角扳手拧出,取出分油套通孔向下装入,再拧紧压紧螺塞,此时上出口用G1/4螺塞封堵以防灰尘侵入。
五、订货须知
分配器安装使用环境温度在-10~80℃以外的在订货合同中注明,以便供货时提供耐低、高温油封。
